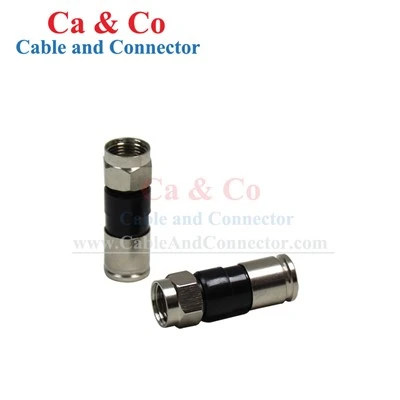

RG6 Tri Shield Compression Connector on F--tüüpi tihenduspistik RG6 tri-varjestusega koaksiaalkaabli ühendamiseks ning turvalise mehaanilise ja elektrilise ühenduse loomiseks.
Spetsifikatsioon
|
Toote tüüp |
RG6 Tri Shield Compression pistik |
|
DAYTAI mudel |
CC-FC-RG6-TSZJH |
|
Sagedusvahemik |
DC ~ 1000 MHz |
|
Takistus |
75 oomi (nominaalne) |
|
Tööpinge |
335V max |
|
Pinget taluma |
750 V Rms |
|
Keskuse kontakt |
Väiksem või võrdne 10 mΩ |
|
Väline kontakt |
Väiksem või võrdne 5 mΩ |
|
Isolatsioonitakistus |
Suurem või võrdne 1000 MΩ |
|
Sobib kaablile |
RG6 Standard Shield koaksiaalkaabel |
|
Ehitusmeetod |
Sobib tihendustööriista jaoks (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) on valikuline |
|
Materjal |
Nikkeldatud messing või tsingisulam |
|
Temp. Vahemik |
-35~+60 kraadi |
RG6 Tri{1}}varjestuskaabli ühilduvus
Mitme{0}}kihiga kaitsemajutus:Pistiku struktuur mahutab kaabli lõpetamise ajal keskjuhi, dielektriku, mitme varjestuskihi ja väliskesta.
Kaabli mõõtmete sobitamine:Pistiku mõõtmed on sobitatud kaabli konstruktsiooniga, et tagada õige sisestamine ja kokkusurumine.
Tootmiseelne-ühilduvuse kontroll:Kliendid saavad enne hulgitootmist esitada ühilduvuse hindamiseks kaablijooniseid, spetsifikatsioone või näidiseid.
Stabiilne kompressiooni lõpetamine
Kindel kaablikinnitus:Kompressioonimehhanism kinnitab ettevalmistatud kaabli pistiku sees ja aitab vältida kaabli liikumist pärast lõpetamist.
Stabiilne ühendus-kaablikontaktiga-:Kokkusurumine viib konnektori komponendid kindlalt vastu kaablikonstruktsiooni, säilitades ühtlase kontakti kogu lõpetatud ühenduse vältel.
Kontrollitud tihendus:Pistik surutakse ümber ettevalmistatud kaabli, et moodustada ühtlane ots ilma jootmiseta.
Tihendustööriistade ühilduvus
Mitu tööriista valikut:Ühilduvate tööriistavalikute hulka kuuluvad CC-TCOM-JSLS, CC-TCOM-SLHS ja CC-TCOM-RZX.
Tööriist-Sobitatud lõpetamine:Vajaliku tihenduse saavutamiseks saab sobiva tööriista valida vastavalt pistiku ja kaabli konfiguratsioonile.
Rakendused
CATV võrgud -RG6 koaksiaalkaabli ots kaabeltelevisiooni levitamiseks.
Lairibavõrgud -Koaksiaalühendused lairiba jaotussüsteemides.
satelliittelevisioon -F--tüüpi ots satelliidi koaksiaalkaabelduse jaoks.
RF levitamine -Ühendused koaksiaalkaabli ja ühilduvate raadiosagedusseadmete vahel.
Elamute ja äriruumide kaabeldus -Paigaldus- ja hooldusprojektide põllu lõpetamine.
OEM ja kohandamine
|
Kohandamise üksus |
Saadaolevad valikud |
|
Kaabli konfiguratsioon |
RG6 Tri-Shield; RG59 |
|
Ühenduse materjal |
Nikkel{0}}Plaaditud messing; Tsingi sulam |
|
Tihendamine |
O-rõngaga; Ilma O-rõngata |
|
Kaabli sobitamine |
Kohandatud kaabli mõõtmed, joonised või näidised |
|
Private Label |
Logo, mudeli märgistus, silt, vöötkood |
|
Pakendamine |
Pakendi kogus, sisepakend, karbi märgistus |
Kvaliteedikontroll
Sissetuleva materjali kontroll:Enne tootmist kontrollige konnektori korpuseid, kontaktkomponente, O{0}}rõngaid ja kaetud osi materjali seisukorra, mõõtmete ja nähtavate defektide osas.
Mehaaniline töötlemine ja mõõtmete kontroll:Kontrollige pistikute kriitilisi mõõtmeid ja kaablite{0}}sisestusalasid, et säilitada ühtlane sobivus ja lõpp kõikides tootmispartiides.
Montaaži ülevaatus:Kontrollige kokkupaneku ajal kontaktkomponente, siseosi ja O{0}}rõnga asendit vastavalt nõutavale pistiku konfiguratsioonile.
Lõplik elektriline ja visuaalne kontroll:Enne saatmist kontrollige valmis pistikuid kehtivate elektrinõuete, välimuse, mõõtmete, toote konfiguratsiooni ja pakendi osas.
Hulgitarne ja pakendamine
Tellimuste näidised:Enne hulgiostmist saab esitada näidiseid{0}}tootmiseelseks hindamiseks.
Partii tootmine:Tellimused toodetakse vastavalt kinnitatud pistiku konfiguratsioonile ja kinnitatud spetsifikatsioonidele.
Pakkimisvalikud:Hulgikogust, koti / karbi kogust, silte, vöötkoode ja karbi märgistusi saab korraldada vastavalt tellimuse nõuetele.
Korduv tarne:Heakskiidetud tootespetsifikatsioone ja pakendinõudeid saab säilitada korduvate tellimuste viitena.
KKK
K: Mida peaksid ostjad RG6 tihenduspistiku valimisel kontrollima?
V: Peamised tegurid hõlmavad kaabli konstruktsiooni, kaabli mõõtmeid, pistiku liidest, tihendusmeetodit ja paigaldustööriistu. Pistik peab olema vastavuses tegeliku kaabliga.
K: Mis vahe on RG6 Tri-shieldi ja standardse{2}}varjestuskaabli vahel?
V: Tri-varjestuskaabel kasutab standardse -varjestuskonstruktsiooniga võrreldes täiendavaid varjestuskihte. Seetõttu tuleks pistiku valimisel arvestada kaabli tegeliku struktuuri ja mõõtmetega.
K: Kuidas võrrelda erinevate tarnijate RG6 tihenduspistikuid?
V: Võrrelge kaablite ühilduvust, pistiku konstruktsiooni, tihendusmeetodit, materjali, elektrinõudeid, kontrolliprotseduure ja tootmise järjepidevust, mitte ainult välimust.
K: Kas saate koos tellimusega esitada kontrolli- või katsedokumentatsiooni?
V: Ülevaatus- või katsedokumentatsiooni saab esitada vastavalt kokkulepitud tootenõuetele ja tellimuse spetsifikatsioonidele.
K: Kas ühte ostuprogrammi saab lisada erinevaid pistikukonfiguratsioone?
V: Sama hankimisprogrammi raames saab tarnida erinevaid konfiguratsioone, olenevalt nõutavatest kogustest ja tootmiskorraldusest.
K: Kas korduvate tellimuste puhul saab kinnitatud spetsifikatsiooni säilitada?
V: Jah. Heakskiidetud tootespetsifikatsioone ja tootmisnõudeid saab säilitada järgmiste tellimuste jaoks.
K: Kas saate toetada turustajaid ja{0}}erinevate kaubamärkide tootesarju?
V: Jah. Toote identifitseerimise ja pakendamise saab korraldada edasimüüjate ja eramärgiste{1}}programmide jaoks vastavalt kinnitatud tellimuse nõuetele.
K: Mis on kohandatud pistikuprojekti ostuprotsess?
V: Protsess hõlmab tavaliselt nõuete kinnitamist, kaabli ja pistiku hindamist, proovi kinnitamist, spetsifikatsiooni kinnitamist, hulgitootmist, kontrolli ja saatmist.
