Fiiberoptiline kaabel

Fiiberoptiline kaabel usaldusväärseks kiudvõrgu juurutamiseks

Fiiberoptiline kaabel on tänapäevaste fiiberoptiliste võrkude edastusvundament, mis edastab suure{0}}kiirusega andmeid läbi optiliste kiudude, millel on väike signaalikadu ja tugev vastupidavus elektromagnetilistele häiretele.

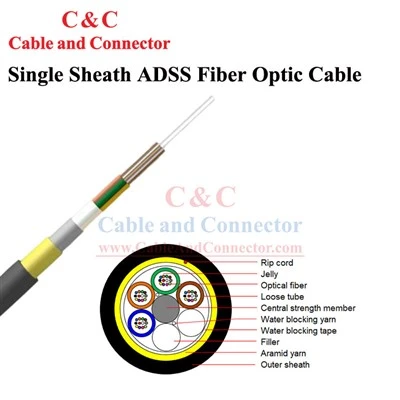

Kaabli struktuur

Kiudoptiline kaabel on terviklik mehaaniline ja optiline süsteem. Selle konstruktsiooni tuleks hinnata vastavalt paigalduskeskkonnale.

Optilised kiud:Optilised kiud vastutavad andmete edastamise eest valgussignaalidena. Kiudude valik tuleb sobitada võrgu arhitektuuri, edastuskauguse ja nõutava optilise jõudlusega.

Kiudtorud:Lahtised-toru või muud kiud-haldusstruktuurid kaitsevad optilisi kiude ja pakuvad ruumi temperatuurimuutustest ja mehaanilisest koormusest põhjustatud liikumistele.

Tugevusliikmed:Tugevusdetailid kannavad osa paigalduskoormusest ja aitavad kaitsta optilisi kiude liigse tõmbepinge eest.

Väliskest:Väliskest kaitseb kaablit mehaaniliste kahjustuste ja keskkonnamõjude eest.

Loodud tegelike{0}}paigaldustingimuste jaoks

Tõmbejõudlus

Meie optilised kaablid peavad taluma paigaldus- ja kasutuskoormust ning kiudude pinget hoitakse madalaimal tasemel.

Kompressiivne jõudlus

Me kavandame välise surve vastu, et vältida signaali nõrgenemist.

Läbilaskevõime

Üldkulude projektide puhul kontrollime optilise kaabli struktuuri alusel ulatuse jõudlust.

Temperatuuri jõudlus, mis sobib teie keskkonnaga

Testime oma fiiberoptilisi kaableid, et need toimiksid usaldusväärselt kõigis ladustamise, paigaldamise ja kasutamise ajal esinevates temperatuurivahemikes. Meie võrdluskonfiguratsiooni jaoks on temperatuurivahemikud järgmised:

Töötamine: –40 kraadi kuni +60 kraadi
Paigaldamine: –10 kraadi kuni +60 kraadi
Ladustamine/transport: –40 kraadi kuni +60 kraadi

Need väärtused on mudelispetsiifilised,{0}}mitte universaalsed kõigi meie kaablite jaoks. Ekstreemse kliimaga projektide puhul andke meile lihtsalt teada oma nõutav töö- ja paigaldustemperatuur ning me kinnitame teie tingimuste jaoks sobivaima kaablikonfiguratsiooni.

Kuidas määrata fiiberoptilist kaablit

Üherežiimiline (OS2) vs mitmerežiimne (OMx)

OS2 (9 µm südamik, G.652.D, valikuline G.657 painde -tundetu) kannab ühte valgusrežiimi kilomeetrite ulatuses lainepikkusel 1310/1550 nm – see on turvaline valik magistraalvõrgu, ülikoolilinnaku, FTTH ja iga ebakindla tulevase versiooniuuenduse jaoks.
OM3/OM4/OM5 (50 µm südamik) kasutavad lühikese ulatusega odavamat VCSEL-i optikat: OM4 ≈550 m @10G, 100 m @100G; OM5 lisab SWDM-i 40/100G jaoks vähematele kiududele.

Ehitus marsruudi järgi

Siseruumides (jaotus/tihe-puhver, paindlik, leegi-reitinguga);
Väliskanal / otse-maetud (lahtine-toru, niiskustõke);
Antenn (ise{0}}toetav ASU/ADSS, ilma messenger-juhtmeta);
Soomustatud (teras{0}}lint + topeltkate muljumise/näriliste jaoks). Lahtised-toruga väliskaablid korraldavad kiud värviga-kodeeritud puhvertorudesse.

Fiiberoptilise kaabli kohandamine

Mõistame, et erinevatel võrguoperaatoritel, töövõtjatel ja edasimüüjatel on ainulaadsed nõuded. Seetõttu pakume teie projekti vajadustele vastavaid paindlikke kohandamisvõimalusi:

Kiudude arv, tüüp ja kaabli läbimõõt

Kaabli struktuur, tugevuselement ja ümbrise materjal

Kaabli värv, märgistus ja pikkus

Pakendi ja privaatsete{0}}märgiste nõuded

Projekti näidise ja spetsifikatsiooni kinnitamine

Uute kaablikonstruktsioonide või suuremahuliste{0}}tellimuste puhul aitab näidiskinnitus vähendada ühilduvus- ja paigaldusriske.

Soovitatav protsess:Projekti nõue → Kaabli spetsifikatsioon → Tehniline kinnitus → Näidis → Testimine → Kliendi heakskiit → Masstootmine

Olemasoleva kaabli asendamise projekti puhul võib praeguse kaabli spetsifikatsiooni või füüsilise näidise esitamine aidata nõutavat konstruktsiooni täpsemalt sobitada.

Miks valida kiudoptiliste kaablite hankimiseks meid?

Väljakujunenud tootmisvõimsus

Ettevõte teatab, et tema tehase pindala on ligikaudu 10 000 m², seal töötab ligi 100 professionaalset töötajat ja 15 inseneri.

Mitme{0}}kategooria kaablivarustus

Tootevalik hõlmab ADSS-i, FTTH-d, sise-, välis-, raske{0}}-, TPU-, ASU- ja soomustatud fiiberoptiliste kaablite konfiguratsioone, võimaldades ostjatel hankida erinevad võrgukaabli nõuded ühelt tarnijalt.

Rahvusvaheline tarne

Ettevõte teatab, et tema tooteid on tarnitud Euroopa, Põhja-Ameerika, Lõuna-Ameerika, Ida-Aasia ja Lõuna-Aasia turgudele.

Pakendamine ja saatmine

Pakendamine

Ekspordi-standardsed puidust trumlid või kaablirullid
Kaabli otste kaitsvad otsakorgid
Vajadusel veekindel kaitse
Kohandatud trumli pikkus vastavalt tellimuse nõuetele
Trummisildid toote- ja projektiteabega
Kaubaaluste või konteineri{0}}valmis pakend hulgitellimuste jaoks

Saatmine

Meretransport: sobib suuremahuliste{0}}kaabliprojektide jaoks
Õhutransport: sobib kiireloomuliste proovide ja väiksemate tellimuste jaoks
Raudteekaubavedu: saadaval valitud rahvusvahelistel liinidel
Maanteekaubavedu: sobib riigisiseseks ja piirkondlikuks kohaletoimetamiseks

Vastavus ja sertifikaadid

Meie tootmine ja tootmine toimub vastavalt rahvusvahelistele standarditele. Olenevalt kasutuskohast saame pakkuda vastavad kvalifikatsiooni tõendavad materjalid.

Kiud- ja kaablistandardid: IEC 60793, IEC 60794-2, ISO/IEC 11801
RoHS / REACH
ISO 9001

KKK

K: Mitu kiudu suudab teie fiiberoptiline kaabel toetada?

V: Praegune toote spetsifikatsioon sisaldab 12-, 48- ja 96-kiulisi konfiguratsioone. Teisi kiudude arvu saab arutada vastavalt nõutavale kaablikonstruktsioonile.

K: Mis vahe on ADSS-i ja soomustatud fiiberoptilise kaabli vahel?

V: ADSS on loodud spetsiaalselt{0}}isetoetavaks õhust kasutuselevõtuks ilma metallist saatjata. Soomustatud fiiberoptiline kaabel keskendub täiendava mehaanilise kaitse pakkumisele, kui tegemist on muljumise, löögi või muude füüsiliste ohtudega.

K: Mis on teie õhukiudoptilise kaabli maksimaalne pikkus?

V: Viidatud kaabli spetsifikatsioonis on maksimaalseks pikkuseks 100 m. Tegelik ulatus sõltub konkreetsest kaabli konstruktsioonist, paigaldustingimustest ja kehtivatest insenerinõuetest.

K: Kas saate pakkuda kohandatud kiudoptilist kaablit?

V: Jah. Vastavalt projekti nõuetele saab arutada kiudude arvu, kiu tüüpi, kaabli struktuuri, ümbrist, tugevuselementi, märgistust, pikkust ja pakendit.

K: Kas saate esitada testiaruandeid?

V: Vastavalt valitud kaablimudelile ja projekti nõuetele saab esitada kohaldatavad optilised, mehaanilised ja keskkonnakatsed.

K: Milliste maksetingimustega nõustute?

V: Tavatellimuste puhul on saadaval T/T-makse, tavaliselt 30% sissemaksega enne tootmist ja 70% saldoga enne saatmist. Pikaajaliste-klientide või suurte projektitellimuste puhul saab tellimuse väärtuse ja koostööajaloo põhjal arutada alternatiivseid maksetingimusi.

K: Mis on fiiberoptilise kaabli tüüpiline tarneaeg?

V: Tavaliste toodete puhul on tüüpiline tootmisaeg umbes 3–5 tööpäeva pärast tellimuse kinnitamist ja nõutava tagatisraha laekumist. Kohandatud kaablikonstruktsioonide või suurte -mahuliste tellimuste puhul tuleks tarneaeg kinnitada pakkumise ajal, võttes aluseks kiudude arvu, kaabli struktuuri ja tellimuse koguse.

K: Mis on teie kiudoptilise kaabli MOQ?

V: Standardse fiiberoptilise kaabli puhul saab vastu võtta proovi- ja{0}}väiksemahulisi tellimusi. Kohandatud toodete puhul määratakse MOQ tavaliselt kaabli konstruktsiooni, kiudude arvu, tootmisnõuete ja tellimuse kogumahu järgi.

Hiina ühe professionaalseima fiiberoptiliste kaablite tootjana ja tarnijana on meil maailma-juhtivad tootmisseadmed ja tugev tootmisvõimsus. Võite olla kindel, et meie tehasest saab hulgimüügil eritellimusel valmistatud fiiberoptilist kaablit konkurentsivõimelise hinnaga.
