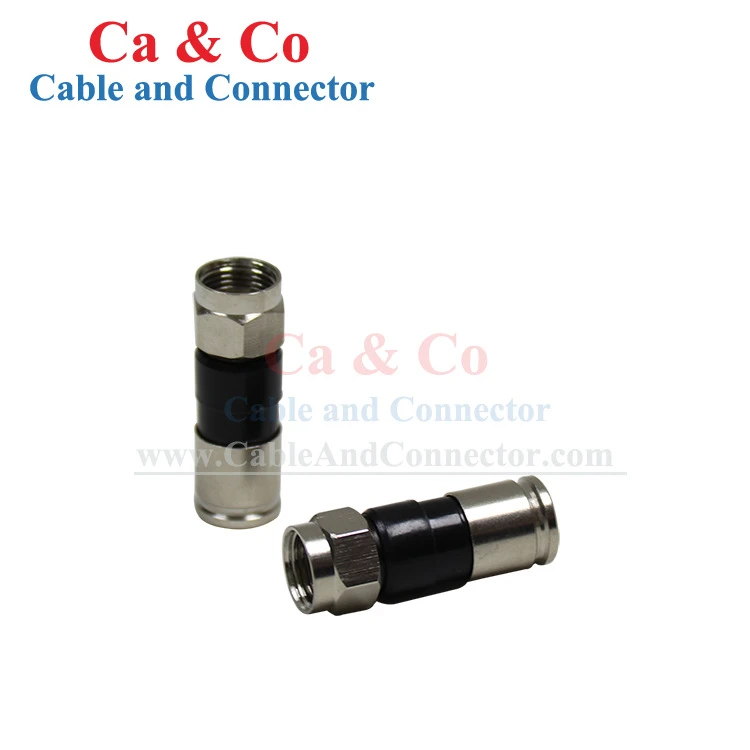

DTYHXL RG6 tihendusliides on F--tüüpi tihenduspistik RG6 standardse-varjestuskoaksiaalkaabli ühendamiseks CATV-s, lairiba-, satelliittelevisioonis ja muudes 75-oomilistes koaksiaalsüsteemides. Erinevate kaabli- ja paigaldusnõuete jaoks on saadaval RG59-ühilduvus, nikeldatud -messingist või tsingisulamist konstruktsioon ning - või ilma-O-rõngata.
Spetsifikatsioon
|
Toote tüüp |
CCYHXL RG6 tihenduspistik |
|
DAYTAI mudel |
CC-FC-RG6-DTYHXL |
|
Sagedusvahemik |
DC ~ 1000 MHz |
|
Takistus |
75 oomi (nominaalne) |
|
Tööpinge |
335V max |
|
Pinget taluma |
750 V Rms |
|
Keskuse kontakt |
Väiksem või võrdne 10 mΩ |
|
Väline kontakt |
Väiksem või võrdne 5 mΩ |
|
Isolatsioonitakistus |
Suurem või võrdne 1000 MΩ |
|
Sobib kaablile |
RG6 koaksiaalkaabel |
|
Ehitusmeetod |
Sobib tihendustööriista jaoks (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) on valikuline |
|
Materjal |
Nikkeldatud messing või tsingisulam |
|
Temp. Vahemik |
-35~+60 kraadi |
RG6 kaabli ühilduvus
Standardne-Shield RG6:Mõeldud RG6 standardse -varjestuskoaksiaalkaabli jaoks, pistiku struktuur on sobitatud kaabli keskjuhi, dielektriku, varjestuse ja ümbrisega.
RG59 valik:RG59-ga ühilduv konfiguratsioon on saadaval rakenduste jaoks, mis kasutavad RG59-kaablit.
Hulgitellimuste kaablikinnitus:Mahuliste tellimuste puhul saab kaablite spetsifikatsioone või näidiseid anda pistikute ühilduvuse kontrollimiseks enne tootmist.
Kompressiooni lõpetamine
Kaabli sisestamine:Ettevalmistatud koaksiaalkaabel sisestatakse seni, kuni keskjuht jõuab keskkontaktini ja varjestus asetatakse vastu väliskontakti.
Kompressioonikinnitus:Pistik surutakse ümber ettevalmistatud kaabli, et kinnitada kaabli ümbris ja säilitada lõpp-asend.
Tööriist-Kontrollitud lõpetamine:Ühilduvad tihendustööriistad pakuvad kontrollitud tihendamist korratava kaabli lõpetamise jaoks kohapeal paigaldamise ja mahu kokkupanemise ajal.
75-oomi F-tüüpi ühendus
F--tüüpi liides säilitab 75-oomiliste koaksiaalsüsteemide jaoks vajaliku keskmise signaalitee ja välimise varjestuse.
Keskuse kontakt:Keskjuht on signaaliühenduse loomiseks kinnitatud keskkontakti sisse.
Väline kontakt:Väline kontakt haakub kaabli varjestuskihiga, et säilitada varjestusühendus pistiku kaudu.
Lairiba sageduse kasutamine:Pistik sobib CATV-, lairiba-, satelliidi- ja RF-jaotusrakenduste jaoks ettenähtud töösageduse piires.
Kontakt ja isolatsiooni jõudlus
Madal kontakttakistus:Kesk- ja väliskontakti takistust kontrollitakse tootmise ajal, et säilitada stabiilne elektriühendus pärast lõpetamist.
Keskelt-kuni-kilbi isolatsioon:Isolatsioonikonstruktsioon eraldab keskkontakti välisest juhtivast korpusest, et vältida tahtmatut elektrikontakti signaali ja varjestuse vahel.
Elektrikontroll:Valmistoodangu partiide puhul kontrollitakse kontakttakistust, isolatsioonitakistust ja pingetaluvust vastavalt kehtivatele kontrollinõuetele.
Pistiku ehitus
Nikkel{0}}Plaaditud messing
Nikkeldatud{0}}messing on saadaval projektide jaoks, mis nõuavad kaetud pinnaga messingist pistiku korpust.
Tsingi sulam
Tsingisulam on saadaval alternatiivse korpuse materjalina erinevatele toodetele ja ostuspetsifikatsioonidele.
Materjali valik
Materjal täpsustatakse enne tootmist vastavalt kinnitatud tootekonfiguratsioonile.
Kvaliteedikontroll ja ülevaatus
Sissetuleva materjali kontroll:Enne kokkupanekut kontrollitakse messingit, tsingisulamit, kaetud osi, isoleerivaid komponente ja O{0}}rõngaid.
Mõõtmete ja liidese kontroll:Tootmise käigus kontrollitakse üldmõõtmeid, F-tüüpi liidese mõõtmeid, kontakti asukohta ja tihendus-sektsiooni mõõtmeid.
Katte ja välimuse kontroll:Enne lõplikku kokkupanekut kontrollitakse plaadistuse seisukorda, pistiku korpust, keermeid, kontaktosi, kriimustusi ja deformatsioone.
Elektriline ülevaatus:Keskkontakti, väliskontakti, isolatsioonitakistust ja vastupidavuspinget kontrollitakse vastavalt kehtivatele kontrollinõuetele.
Tihenduse kinnitus:Näidispistikud lõpetatakse määratud kaabli ja tihendustööriistaga, et kontrollida kaabli sisestamist, tihendusseisundit, varjeskontakti ja kaabli kinnihoidmist.
Lõplik ülevaatus:Toote mudelit, konfiguratsiooni, kogust, pakendit ja märgistust kontrollitakse enne saatmist tellimuse spetsifikatsioonidega.
Kordus-tellimuse juhtimine:Heakskiidetud näidiseid või tootmisspetsifikatsioone saab kasutada korduvate tellimuste viidetena, et säilitada ühtne tootekonfiguratsioon partiide vahel.
Hulgitellimuste jaoks on saadaval konfiguratsioonid
|
Seadistamine |
Saadaval valik |
|
Kaabli tüüp |
RG6 Standard Shield / RG59 |
|
Korpuse materjal |
Nikkel{0}}Plaaditud messing/tsingisulam |
|
Tihendamine |
O-rõngaga / ilma O-rõngata |
|
Tihendustööriist |
CC-TCOM-JSLS / CC-TCOM-SLHS / CC-TCOM-RZX |
|
Ühenduse tüüp |
F-Tüübi tihendamine |
Rakendused
CATV levitamine
RG6 koaksiaalkaabli lõpetamiseks CATV jaotuspunktides ja abonendiühendustes.
Lairibavõrgud
Lairiba juurdepääsu- ja jaotusseadmetes kasutatavate koaksiaalühenduste jaoks.
Satelliittelevisioon
F--tüüpi ühenduste jaoks koaksiaalkaabli, satelliitvastuvõtjate ja signaalijaotusseadmete vahel.
Elamu koaksiaalsüsteemid
RG6 ühenduste jaoks teleri, lairiba modemi ja elamute koaksiaalpaigaldiste jaoks.
RF ja video levitamine
75-oomiliste koaksiaalühenduste jaoks RF- ja videosignaali jaotussüsteemides.
Pakendamine ja saatmine
Hulgipakendamine
Ühendused tarnitakse lahtiselt kottides või sisekastides vastavalt tellimuse kogusele ja pakkimisnõuetele.
Karbi identifitseerimine
Ekspordikarpidele saab lisada toote mudeli, konfiguratsiooni, koguse ja kliendi{0}}määratletud teabe.
OEM pakend
Turustajate ja OEM-i tellimuste jaoks saab määrata koti koguse, sisemise{0}}karbi koguse, märgistuse ja karbi märgistuse.
Saadetiseeelne-tšekk
Toote konfiguratsioon, kogus, pakend ja märgistus kontrollitakse enne saatmist tellimuse alusel.
KKK
K: Kuidas ma tean, kas see RG6 tihenduspistik sobib minu kaabliga?
V: Kontrollige kaabli tüüpi, varjestuse konstruktsiooni, ümbrise läbimõõtu ja kaabli ettevalmistamise nõudeid. Hulgitellimuste puhul võimaldab kaabli spetsifikatsiooni või näidise esitamine ühilduvust enne tootmist kontrollida.
K: Mida peaksin esitama RG6 pistiku hinnapakkumise taotlemisel?
V. Esitage kaabli tüüp, nõutav kogus, pistiku konfiguratsioon, O-rõnga nõue, materjalieelistus, pakendinõuded ja sihtkoha turg.
K: Kas saate ühendada pistiku meie olemasoleva kaabli spetsifikatsiooniga?
V: Jah. Enne masstootmist saab sobiva pistiku konfiguratsiooni kinnitamiseks üle vaadata kaabli spetsifikatsioonid või näidised.
K: Kas pistikut saab kasutada olemasoleva tihendustööriistaga?
V: Tööriistade ühilduvust tuleks kinnitada pigem konnektori konfiguratsiooni kui konnektori välimuse järgi. Esitage olemasolev tööriista mudel, et ühilduvust saaks enne tellimist kontrollida.
K: Mis vahe on tihenduspistikul ja tavalisel F-pistikul?
V: Kompressioonipistik kinnitatakse koaksiaalkaabli külge spetsiaalse tihendustoiminguga, mitte ainult keermestatud liidesele tuginedes. See tagab kaabli kokkupanemisel määratletud mehaanilise lõpetamise protsessi.
K: Kas ma saan seda konnektorit kasutada korduvate väliinstallatsioonide jaoks?
V: Jah. Kompressiooni lõpetamise meetod sobib kaabli korduvaks paigaldamiseks, kui pistik, kaabli ettevalmistamine ja tihendustööriist on õigesti sobitatud.
K: Kas saate korduvate tellimuste jaoks säilitada sama pistiku spetsifikatsiooni?
V: Jah. Sama tootekonfiguratsiooni säilitamiseks võib korduvate tellimuste puhul säilitada heakskiidetud näidise või tootmisspetsifikatsiooni.
K: Kas saate esitada näidiseid kaabli ühilduvuse testimiseks?
V: Jah. Näidiseid saab tarnida vastavalt nõutavale pistikukonfiguratsioonile, et kliendid saaksid enne hulgiostmist konnektorit oma tegeliku kaabli ja paigaldusprotsessiga testida.
K: Millist teavet tuleks enne masstootmist kinnitada?
V. Põhielemendid on kaabli tüüp ja konstruktsioon, pistiku konfiguratsioon, materjal, O-rõnga valik, tihendustööriist, pakend, märgistus ja heakskiidetud näidis või spetsifikatsioon.
