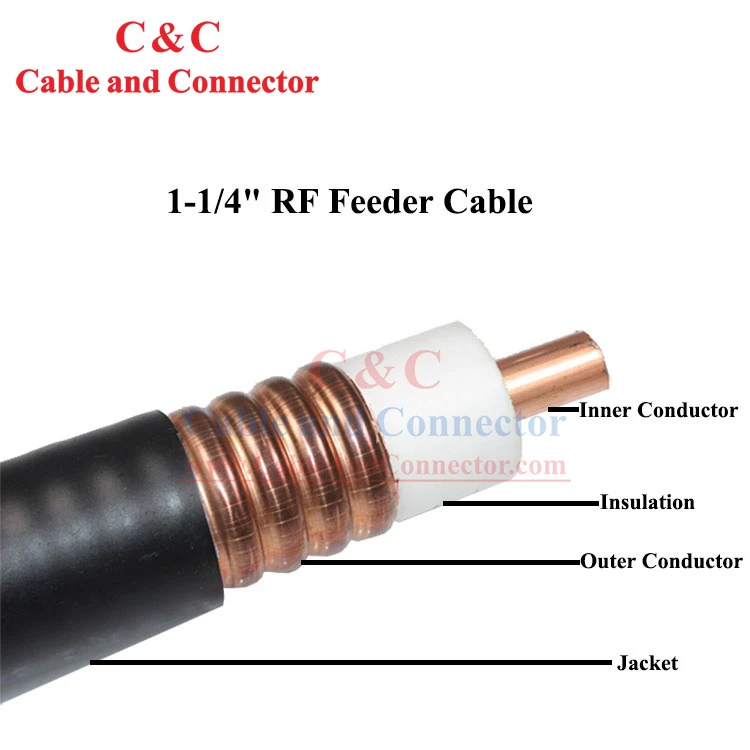

Copper MC Feeder Cable on mõeldud raadiosageduslike signaalide edastamiseks antennide, saatjate, vastuvõtjate ja raadiosagedusjaotusseadmete vahel. Selle koaksiaalkonstruktsioon ühendab vasest toru sisejuhi, vahustatud PE-dielektriku, rõngakujulise gofreeritud vasest välisjuhi ja LLDPE- või tuleaeglustava PE-särgi-, et tagada kontrollitud takistus, stabiilne RF-edastus ja mehaaniline kaitse.
Elektrilised omadused
|
Sisejuhi alalisvoolu takistus (Ω/km) |
0.78 |
|
Välisjuhi alalisvoolu takistus (Ω/km) |
0.66 |
|
Iseloomulik impedants (Ω) |
50±1.5 |
|
Mahtuvus (p F/m) |
76 |
|
Kiirus (%) |
88 |
|
Dielektriline tugevus (KV) |
10.0 |
|
Isolatsioonitakistus (MΩ/km) |
＞1×104 |
|
Tippvõimsus (KV) |
205 |
|
Tipppinge (V) |
4300 |
|
Lõikesagedus-(GHz) |
3.7 |
|
Sumbumine ja keskmine võimsus (maksimaalne sumbumise väärtus peab olema 105% sumbumise nimiväärtusest) |
|
|
Sagedus (MHz) |
Sumbumine (@20 kraadi, d B/100 m) |
Keskmine võimsus (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz ~ 1000MHz |
1.10 |
|
1700MHz ~ 2500MHz |
1.15 |
|
2500MHz ~ 3000MHz |
1.20 |
Tüüp
|
Standardkaabel HCTAY-50-32 Tulekindel kaabel HCTAYZ-50-32 |
||
|
Ehitus |
||
|
Sisemine juht |
Materjal |
Vasest toru |
|
Läbimõõt (mm) |
13.1±0.1 |
|
|
Isolatsioon |
Materjal |
Vahustatud PE |
|
Läbimõõt (mm) |
32.5±0.25 |
|
|
Väline juht |
Materjal |
Rõngakujuline gofreeritud vasktoru |
|
Läbimõõt (mm) |
35.7±0.3 |
|
|
Jope |
Materjal |
LLDPE või{0}}tuleaeglustav PE |
|
Min. paksus (mm) |
＞1.2 |
|
|
Läbimõõt (mm) |
38.8±0.30 |
|
Tehnilised omadused
|
Painderaadius (mm) |
Üksik kurv |
200 |
|
Korduv painutus |
380 |
|
|
Tõmbetugevus (N) |
2500 |
|
|
Kaabli kaal (kg/km) |
880 |
|
|
Soovitatav temperatuur ( kraadi ) |
Säilitamine |
-70~+85 |
|
Paigaldamine |
-40~+60 |
|
|
Töötavad |
-55~+85 |
|
Madal-Kaod 50 Ω RF-edastus
Stabiilne 50Ω takistus
Koaksiaalstruktuur säilitab kontrollitud 50 Ω ülekandetee, samal ajal kui vahustatud PE dielektrik hoiab juhtmete vahekauguse stabiilse impedantsi tagamiseks ühtlasena.
Madal signaali sumbumine
Vaskjuhtmed ja vahustatud PE dielektrik on loodud minimeerima raadiosagedusliku ülekande kadu määratud sagedusvahemikus, aidates säilitada signaali tugevust kogu feederi pikkuses.
Madal VSWR
Ühtlane koaksiaalkonstruktsioon vähendab signaali peegeldust ja toetab tõhusat raadiosagedusliku võimsuse ülekandmist ühendatud seadmete vahel.
Vase koaksiaalkonstruktsioon
Vasktoru sisemine juht
Vasktoru tagab juhtiva raadiosagedusliku edastustee kontrollitud mõõtmetega ühtlase elektrilise jõudluse tagamiseks.
Vahustatud PE dielektrik
Vahustatud PE kiht säilitab juhtmete vahelise eraldusvõime, aidates samal ajal kaasa kaabli impedantsile ja ülekandeomadustele.
Rõngakujuline gofreeritud vasest välimine juht
Gofreeritud vasktoru tagab pideva varjestuse, võimaldades samal ajal kaablil paigaldamise ajal painduda, ilma et see kahjustaks koaksiaalstruktuuri.
LLDPE või Fire{0}}aeglustav PE jope
Väliskest kaitseb kaablit käsitsemise ja paigaldamise eest. LLDPE on ette nähtud standardkonstruktsiooniks, samas kui tuleaeglustav PE on saadaval, kui kehtivad täiendavad tulekindluse nõuded.
Paigaldus ja mehaaniline töökindlus
Paindlik lainepapi konstruktsioon
Rõngakujuline gofreeritud välisjuhe võimaldab marsruutimise ajal kontrollitud painutamist, muutes kaabli käsitsemise seadmete ja paigalduskohtade ümber lihtsamaks.
Mehaaniline kaitse
Vasest välisjuht ja PE ümbris kaitsevad sisemist ülekandekonstruktsiooni kaabli tõmbamise, käsitsemise ja paigaldamise ajal.
Temperatuur{0}}Kohandatud ehitus
Kaabel on konstrueeritud kindlaksmääratud ladustamis-, paigaldus- ja töötemperatuuri vahemikega, et toetada kasutamist erinevates keskkonnatingimustes.
Tootmine ja kvaliteedikontroll
Vaskjuhtmete ülevaatus
Enne kaablitootmise alustamist kontrollitakse vasktorude materjale mõõtmete konsistentsi, pinnaseisundi ja materjali kvaliteedi suhtes. Juhtide mõõtmeid kontrollitakse kavandatud koaksiaalstruktuuri säilitamiseks.
Dielektriline ekstrusiooni juhtimine
Vahustatud PE-dielektrik toodetakse kontrollitud mõõtmete ja ühtlusega sisejuhi ümber. Dielektrilist kihti kontrollitakse, et tagada sisemise ja välimise juhtme järjepidev eraldatus.
Gofreeritud juhi vormimine
Vasest välisjuht moodustatakse dielektriku ümber rõngakujuliseks gofreeritud struktuuriks. Tootmiskontroll keskendub moodustunud läbimõõdule, lainetuse seisukorrale ja pinna terviklikkusele.
Jope väljapressimine
LLDPE või tuleaeglustus{0}}PE ümbris pressitakse üle valmis koaksiaalstruktuuri. Mantli mõõtmeid, pinna seisukorda ja kaabli identifitseerimist kontrollitakse tootmise käigus.
Kaabli testimine lõpetatud
Valmis kaablit kontrollitakse enne saatmist peamiste elektriliste, mõõtmete ja mehaaniliste omaduste osas. RF-seotud kontroll võib hõlmata impedantsi, sumbumise ja VSWR-i testimist koos juhtmetakistuse ja valmis kaabli mõõtmete kontrollimisega.
Lõplik ülevaatus
Enne pakendamist kontrollitakse valmis kaabli välimust, märgistust, mõõtmeid, pakendi pikkust ja toote identifitseerimist, et tagada kaasasoleva kaabli vastavus tootmis- ja tellimisnõuetele.
Kaabli tuvastamine ja projekti jälgitavus
Toote selge identifitseerimine aitab töövõtjatel, turustajatel ja projektimeeskondadel kaablit ladustamise ja paigaldamise ajal hallata. Kaabli ja trumli märgiseid saab kasutada kaabli tüübi, toote spetsifikatsiooni, tootmisteabe ja tarneandmete tuvastamiseks.
Projektitellimuste puhul saab toote identifitseerimise ja pakenditeabe kooskõlastada vajaduse korral kliendi ostu- ja laonõuetega.
RoHS-ühilduv RF-sööturi kaabel
Toode vastab kehtivatele RoHS-i nõuetele piiratud ainete kohta. RoHS-i vastavusteavet saab esitada kliendi kvalifitseerimiseks, projekti kinnitamiseks ja hankedokumentide jaoks vajaliku tehnilise dokumentatsiooni osana.
500 m puidust trumli pakend
Standardne paki pikkus -500 m kaablit puidust trumli kohta puisteveoks ja projektipaigalduseks.
Kaabli kaitse -Kaabel on kindlalt keritud trumlile, et vähendada transportimisel tekkivaid deformatsioone ja käsitsemiskahjustusi.
Lihtne juurutamine -Trumli pakend toetab kontrollitud kaabli väljamakset paigaldamise ajal ja aitab vähendada tarbetut kaabli käsitsemist.
Trumli identifitseerimine -Toote spetsifikatsioonid ja saadetise teabe saab vastuvõtmiseks ja laoseisu haldamiseks trumlile märkida.
Projekti pakend -Hulgi- ja projektitellimuste puhul saab arutada kohandatud kaablipikkusi või pakendinõudeid.
KKK
K: Millist teavet peaksin pakkumist küsides esitama?
V. Esitage nõutav kaabli mudel, kogus või kogupikkus, ümbrise tüüp, kohaletoimetamise sihtkoht ja projekti {0}spetsiifilised tehnilised nõuded.
K: Kas saate enne hulgitellimust proove tarnida?
V: Näidiste saadavus sõltub nõutavast spetsifikatsioonist ja kogusest. Võtke meiega ühendust oma nõuetega, et saaksime näidiskorralduse kinnitada.
K: Mis on selle raadiosagedusliku toitekaabli standardne MOQ?
V: MOQ sõltub kaabli spetsifikatsioonist, tootmisgraafikust ja tellimuse kogusest. Kinnitamiseks võtke meiega ühendust ja esitage soovitud pikkus.
K: Mis on tüüpiline hulgitellimuste täitmise aeg?
V: Tarneaeg sõltub tellimuse kogusest, kaabli konfiguratsioonist, tooraine saadavusest ja tootmise ajakavast. Kinnitatud teostusaeg võib olla koos pakkumisega.
K: Kas saate toota vastavalt kliendi RF-kaabli spetsifikatsioonidele?
V: Jah. Kliendid saavad esitada tehnilised kirjeldused, joonised või projekti nõuded enne tootmist ülevaatamiseks, et kinnitada, kas soovitud konstruktsiooni saab toota.
K: Kas saate pakkuda eramärgistust või OEM-pakendit?
V: Jah. Toote märgistust, trumli identifitseerimist ja pakkimist saab kooskõlastada vastavalt kokkulepitud OEM-i või projekti nõuetele.
K: Milliseid dokumente saate tellimusega esitada?
V: Olenevalt tellimuse nõuetest võib dokumentatsioon sisaldada tehnilisi andmelehti, ülevaatuse protokolle, RoHS-i dokumente, pakkenimekirju ja muid kokkulepitud tarne- või vastavusdokumente.
K: Kuidas tagate tootmispartiide järjepidevuse?
V. Partiidevahelise järjepidevuse säilitamiseks kasutatakse tootmisspetsifikatsioone, materjalikontrolli, protsesside{0}}ülevaatusi ja lõpetatud-kaablite testimist. Partii ja trumli tuvastamine võib samuti toetada toote jälgitavust.
